75mm红外测温窗口

ZDCW75mm红外测温视窗

一、简介

红外测温窗口是一种可以透过红外线、紫外线、可见光的光学窗口，安装在电气柜的壳体上，主要用于各种高压开关柜、金属铠装柜、城市环网柜及GIS高压设备的内部测温，利用已在电力系统普遍使用的红外线热成像仪、测温仪，结合《红外导则》判断发热故障，通过红外测温窗口就可以方便地对柜内的设备进行各种无损检修，可以及时有效的发现高压事故的隐患，防止事故的发生。

二、图例

多光谱红外监测窗口

三、特点：

球形旋转设计，**限度地满足测量范围和测量精度要求。旋转镜头，大角度观察，使红外成像装置、透视窗口，被测物保持同一轴线。（由于材料折射等原因，同一轴向测量*为准确）。

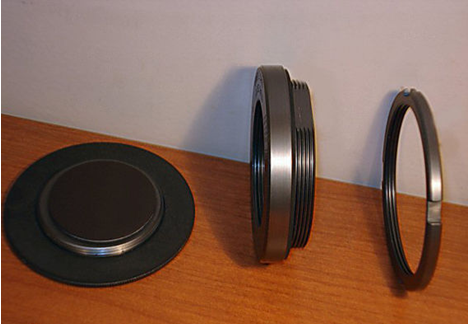

四、结构组成：

◆金属法兰:金属法兰上有安装螺纹，安装时与O型密封圈一起安装在设备板上，其防护等级符合IP67等级的NF EN60529标准。

◆O型密封圈: O型密封圈采用橡胶材料做成，安装时可确保水密性。

◆保护盖:保护盖能通过磁铁锁打开和关闭，它具有透明抗冲击功能，其抗冲击等级符合IK07等级的NF EN50102标准。

◆光学窗口:窗口的工作波段可透紫外线，可见光及红外线（取决于工作波长）。窗口分短波窗口和长波窗口，两类窗口的不同只是窗口材料不一样。

◆长波窗口：工作波段为0.15-14μm，主要用于500°以下测温，透过率大于93%。

◆短波窗口：工作波段为0.15-7μm，主要用于500°以上测温，透过率大于93%。

五、规格尺寸

六、安装设计

我们在实际应用中，根据不同的电气柜选择不同的窗口：

1、母线柜选用2个，上下各一，主要用于检测高压触头温度；

2、开关柜选用2个，上下各一，主要用于检测高压触头温度；

3、计量柜选用1个，主要用于检测各接点温度；

4、PT柜选用1个，主要用于检测各接点温度。

七、应用场景
